アイスランド・ヘトリスヘイジ地熱発電所― 重力異常GISで読む、世界最大級地熱発電の地質条件 ―

地熱発電をひとことで表すなら、火山帯がガスコンロ、地層がヤカンだ。そしてこのヤカンに絶えず水が補充されるシステムがなければ、発電所は成立しない。

アイスランドと聞けば「島国だから海水では？」と思うかもしれない。しかし実際に地下から汲み上げられる熱水の起源は、雨水・融雪水由来の淡水（気象水：meteoric water）である。同国の地球化学研究によれば、ヘンギル地熱域の流体は中央高地から長距離を移動してきた希薄な淡水で構成されており、海水成分はほとんど含まれない。一部の沿岸域地熱系では海水混入も確認されているが、ヘトリスヘイジが立地する内陸のヘンギルエリアは明確に淡水系である。淡水であることは、設備腐食を防ぎ、長期的な持続可能性を担保する上でも重要な条件だ。

アイスランドの電力構成（2025年）は水力70.5%、地熱29.4%で、化石燃料依存はほぼゼロ。さらに全住宅の約85%が地熱による暖房を利用している。この国が世界の地熱利用モデルとして注目される理由は、単なる資源量の豊富さだけではなく、条件の揃った場所を精密に選定した開発戦略にある。

本稿ではその象徴であるヘトリスヘイジ発電所を取り上げ、GVP火山データベースと重力異常（フリーエア・ブーゲー）のGIS解析を通じて、なぜこの場所が世界最大級の地熱発電所たり得るかを地質的に読み解く。

ヘトリスヘイジ発電所概要

アイスランド共和国にあるヘトリスヘイジ地熱発電所（Hellisheiði Power Station）は、世界最大級の地熱発電所であり、同国の持続可能なエネルギー政策を象徴する施設である。

立地（Location）

ヘトリスヘイジ発電所は、アイスランドの南西部に位置している。

• 地理的座標: 北緯64度02分、西経21度24分付近。
• 主要都市からのアクセス: 首都レイキャビクから東南東へ約20〜25km。車で約25分ほどの「ヘトリスヘイジ（Hellisheiði）」と呼ばれる峠（山間部）にある。
• 位置づけ: 近隣（北側へ約11km）には、同じく大規模な「ネサヴェトリル（Nesjavellir）地熱発電所」があり、ともに首都圏へのエネルギー供給の要を担っている。

発電・熱供給方法（Power Generation Method）

この発電所は、電気を興すだけでなく、同時に温水も供給する汽水併給（CHP: Combined Heat and Power）システムを採用している。

発電方法（フラッシュ蒸気発電）

地下1,000m〜3,300mの地熱井（じねつせい）から、300℃を超える高温・高圧の熱水と蒸気の混合物を汲み上げる。

地下1,000m〜3,300m（平均深度約2,250m）の地熱井44本(2026年現在、生産井は50本前後（追加掘削進行中）)から、300℃を超える高温・高圧の熱水と蒸気の混合物を汲み上げる。セパレーター（分離器）で圧力を下げて急沸騰（フラッシュ）させ、乾いた蒸気と熱水に分離。高圧・低圧タービンを順に回すダブルフラッシュサイクルで発電効率を高めている。主要タービンには三菱重工など日本製技術が採用されており、日本企業は世界の地熱発電タービン市場の約70%のシェアを持つ。

1. 設備容量（電気出力）：303 MWe
2. 熱出力：133 MWth（初期）→200 MWth（2018年以降）、将来的に400 MWthへ拡張予定

地域熱供給（温水供給）

分離された後の熱水（余熱）を利用して、冷たい地下水を熱交換器で約82〜83℃に加熱する。この温水は、19.5km離れた首都レイキャビクまで断熱パイプラインで送られ、室内の暖房（セントラルヒーティング）や融雪、家庭の給湯に利用される。

Carbfixプロジェクト（先進的CO₂固定技術）

地熱蒸気に含まれるCO₂やH₂Sを回収し、水に溶かして地下の玄武岩層に圧入する技術（Carbfix）が稼働中。CO₂は岩石中のカルシウム・マグネシウム・鉄と化学反応し、わずか2年ほどで炭酸塩鉱物（方解石等）として固体化・永久隔離される。玄武岩がカルシウム・マグネシウム・鉄を豊富に含む母岩であることが、この反応を可能にしている。Climeworks社による大気直接回収（DAC）プラントも併設されており、世界の注目を集めている。

GVP火山データベースで読むヘンギル火山

スミソニアン研究所のGlobal Volcanism Program（GVP）は、世界の火山を標準フォーマットで記録した公開データベースだ。QGISに取り込んで地図上にプロットすることで、重力異常データとの重ね合わせが可能になる。

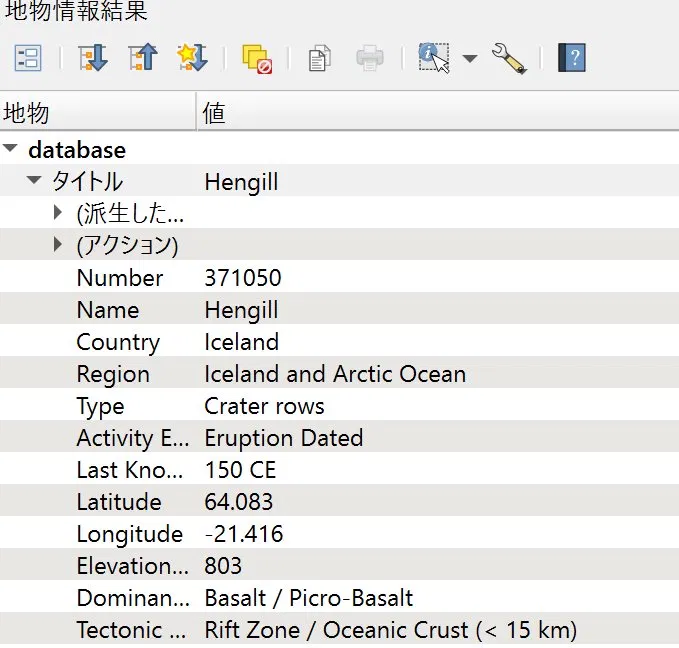

ヘンギル（Hengill）のGVPレコードは次の通りだ。

各フィールドの読み方

Activity Evidenceには段階がある。「Eruption Dated」は噴火年代が地質学的・歴史的に特定されており、最も信頼性が高い。「Evidence Credible」は状況証拠があるが年代未確定、「Evidence Uncertain」はさらに不確かな状態だ。地熱発電の観点では、「Eruption Dated」かつ最終噴火が数百〜数千年前という記録が理想的で、熱源は存在しながらも噴火活動が安定していることを示す。

Tectonic Setting「Rift Zone / Oceanic Crust (< 15 km)」が持つ意味は大きい。地殻厚がわずか15km未満ということは、マントル由来の熱源に地表からアクセスするための距離が極めて短いことを意味する。これがヘンギルの地熱ポテンシャルの地質的根拠だ。

ヘンギル火山系の地質

火山帯（Volcanic Zone）

アイスランドは「大西洋中央海嶺」が地上に露出した特異な島であり、常にプレートが拡大している。

• 属する火山帯: ヘトリスヘイジは、「西部火山帯（Western Volcanic Zone: WVZ）」に位置している。
• 交差部: 西部火山帯の南端が、レイキャネス半島の火山帯、および「南アイスランド地震帯（SISZ）」と交差・衝突する、構造地質学的に非常にエネルギーが集中しやすい場所にある。
• 中心火山: 発電所のすぐ近くには「ヘンギル（Hengill）中央火山」がそびえており、このヘンギル火山システムが巨大な熱源を供給している。過去1万1000年間に少なくとも3回の大規模な噴火が記録されており、最も新しい噴火は約2000年前。

地質（Geology）

この地域の地質構造は、マグマの熱を効率よく地下水に伝える「天然のボイラー」の役割を果たしている。

• 岩石組成: 周辺の地質は主に玄武岩（Basalt）で構成されています。割れ目（節理）の多い玄武岩質溶岩や、火山ガラスを含むガラス質火山砕屑岩（ハイアロクラスタイト）が厚く堆積している。
• 高い透水性（断層と裂罅）: プレートが左右に引っ張られて広がる境界（裂罅帯：れっかたい）であるため、北東—南西方向に走る無数の活断層や地溝、割れ目（Fissure swarm）が発達している。この割れ目が、雨水や融雪水を地下深くへと浸透させる「通り道」になる。
• 地熱貯留層（熱水システム）: 地下約1km〜3kmの深さには、ヘンギル火山のマグマ溜まりによって熱せられた、200℃〜370℃に達する高圧の熱水貯留層（液相主体の地熱システム）が形成されている。塩分濃度が非常に低い淡水ベースの熱水であることも特徴。
• 鉱物化反応に適した母岩: 前述の玄武岩はカルシウム、マグネシウム、鉄を豊富に含むため、圧入された炭酸水（CO₂溶液）と瞬時に反応して安定した炭酸塩鉱物（石灰石など）になりやすく、地質学的な特性が環境技術にも応用されている。

重力異常で地熱構造を読む

ここからは実際にICGEMからデータを取得し、QGISで解析した結果を示す。使用したデータはEGM2008モデル（0.05度グリッド、アイスランド域）のフリーエア異常とブーゲー異常だ。

フリーエア異常とブーゲー異常の違い

重力異常とは、観測した重力値から理論値（地球楕円体上の値）を引いた差分だ。正の異常は地下が高密度、負の異常は低密度であることを示す点は両者共通だが、何を「補正」するかが異なる。

フリーエア異常は、観測点と平均海面（ジオイド面）との間の標高（距離）の差だけを補正（フリーエア補正）した重力異常である。観測点と海面の間に「物質（岩石など）が存在しない（空気だけがある）」と仮定して計算する。

$𝑔 𝐹 = ( 𝑔 obs + 𝛿 𝑔 𝐹 ) − 𝑔 𝜆$ (mGal)

• 観測重力 $g_{\text{obs}}$ に
• 高度補正（フリーエア補正） $\delta g_F$ を足して
• 緯度から計算した理論重力 $g_{\lambda }$ を引く

使い方

• 海洋地質・プレート境界の調査： 海溝（マイナスの異常）や海嶺（プラスの異常）など、海底の大規模な地形・地殻構造の把握。
• ジオイド高の決定： 地球の正確な形状（重力の等電位面）を決めるための基礎データ。
• アイソスタシーの検証： ある地域が地殻均衡を満たしているか（地殻変動が安定しているか）の評価。

ブーゲー異常は、フリーエア補正に加え、観測点から海面の間にある物質（岩石）の質量による引力の影響を除去（ブーゲー補正）し、さらに周囲の凹凸を平らす補正（地形補正）を施したもの。

一般に、陸上では標準的な地殻の密度（例：$2.67g/㎤$）を持つ無限平板が間にあると仮定してその質量を引き算し海域では、密度の低い海水（約$1.03g/㎤$）を周囲の岩石密度に置き換える補正（海水置換）を行う。

陸上でのブーゲー異常計算式

$Δg_B = g_{obs} – γ + Δg_F – Δg_B + Δg_T$ (mGal)

海域でのブーゲー異常計算式

$Δg_B = g_{obs} -γ + 2π G (p_c – p_w) D +δg_T$　(mGal)

• 地下深部構造（モホ面）の推定： 地殻の厚さ（地殻の根）の変動や、マントルの深さのマッピング。
• 活断層・盆地構造の検出： 地表からは見えない、地下の断層（密度の不連続面）や、軽い堆積物で埋まった盆地（低異常として現れる）の形状把握。
• 資源探査（鉱床・地熱・石油）： 周囲より密度の高い金属鉱床（高異常）や、密度の低い油田・ガス田・地熱地帯（低異常）の特定。

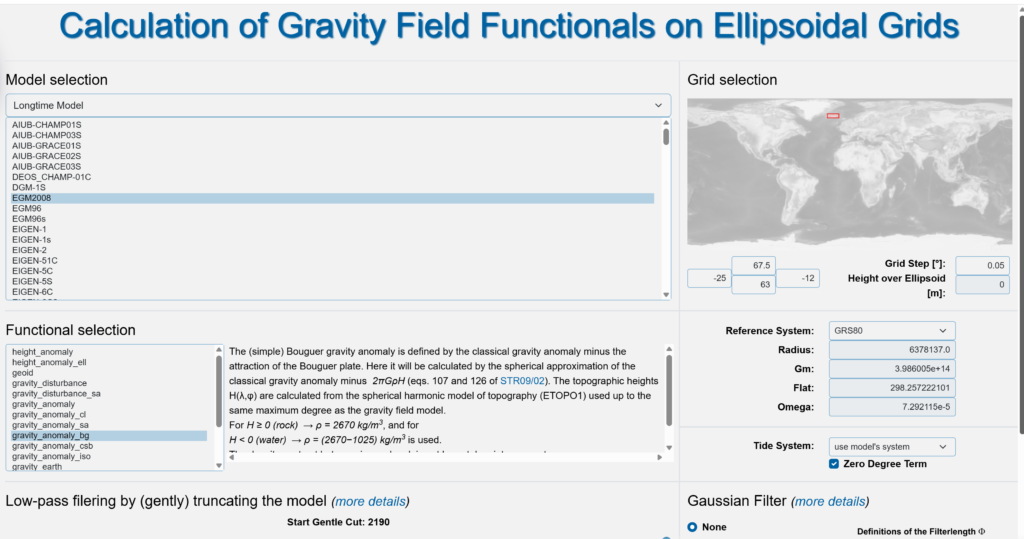

ダウンロード先

読み込み中...読み込み中...

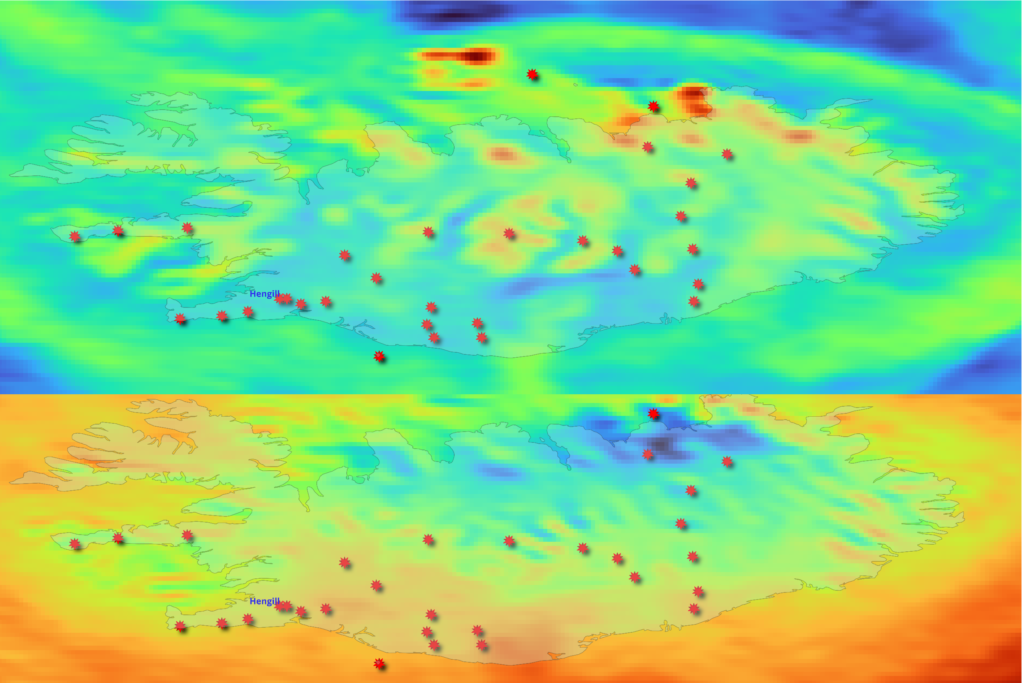

海はフリーエア、陸はブーゲー

今回の解析で直感的に理解できたことがある。海洋の地下構造を見るにはフリーエア、陸域の地下構造を見るにはブーゲーが適しているという使い分けだ。
陸域では山岳・氷河などの地形質量がそのままフリーエア異常に反映されてしまい、「地形に騙される」状態になる。ブーゲー補正でこの地形効果を除去すると、純粋な地下構造だけが浮かび上がる。地熱資源は陸域にある以上、地熱探査にはブーゲー異常の方が本質的に適していると言える。

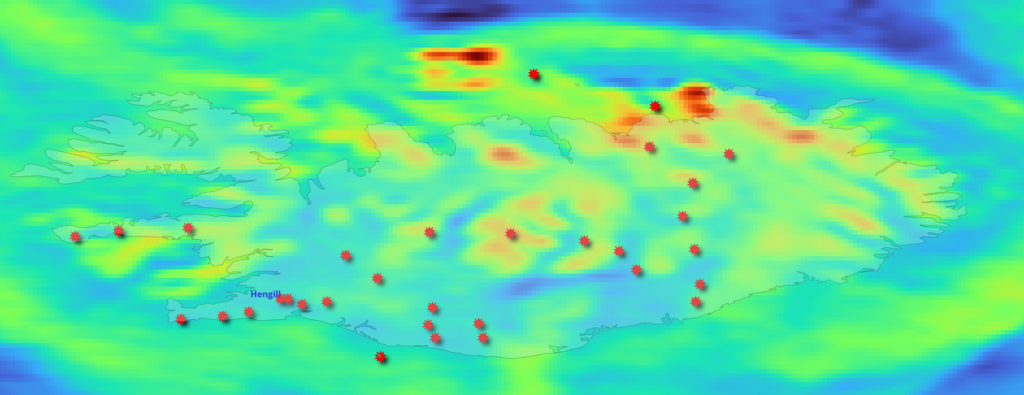

フリーエア異常マップの読み方

• 北部海域の強正異常（赤〜橙）：大西洋中央海嶺そのもの。海底地形が高く、海洋地殻（玄武岩）が浅い位置にある
• 陸域全体の中程度正異常（黄緑）：ホットスポット直上の隆起した地殻
• Hengill周辺（+27.9 mGal）：フリーエアでも正異常だが、海嶺の強異常に比べると目立ちにくい
• 外縁部の濃い青：深海平原。海底地形が低いためフリーエア負異常となる

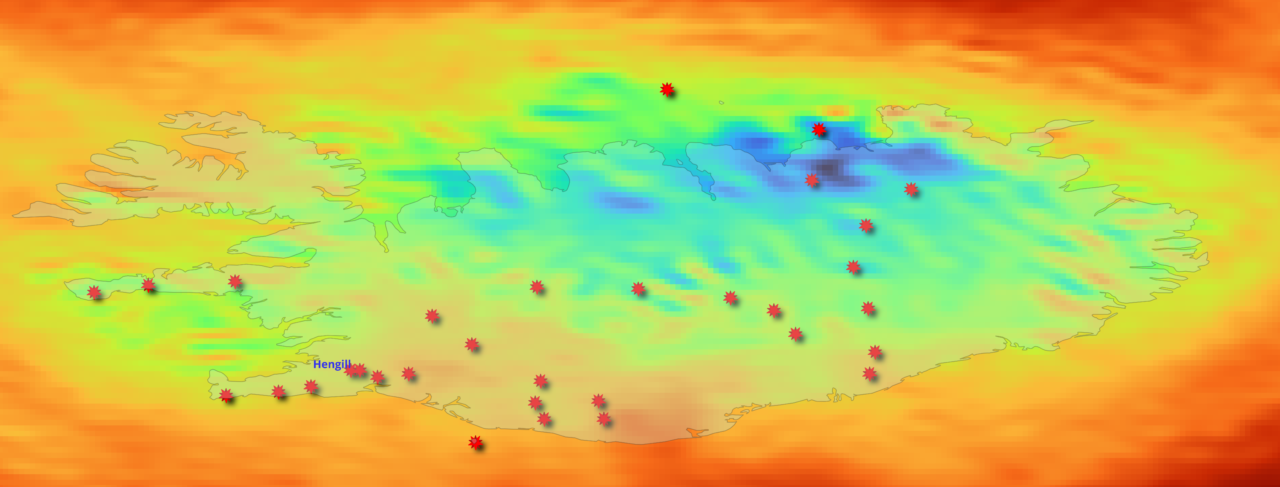

ブーゲー異常マップの読み方

• 陸域全体が正異常（オレンジ〜黄）：地形補正後も高密度の玄武岩地殻が卓越
• 中央〜北東部の強負異常（青〜紺）：ヴァトナヨークトル氷河とその下のカルデラ群（Bárðarbunga、Grímsvötn等）。氷河の低密度と火山性陥没構造が重なる

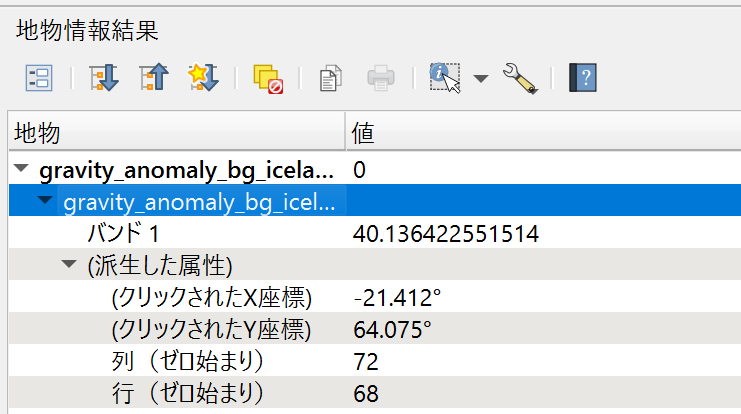

• Hengill周辺（+40.1 mGal）：周囲の陸域と同等の正異常。リフト帯の高密度玄武岩地殻が安定して存在
• ブーゲー値がフリーエアより高い：地形補正後に異常値が増加 → Hengill周辺は地形的に低平で、地形効果が小さかったことを示す

正異常が高すぎる場所は逆に危ない

ブーゲーマップで陸域最大の正異常を示すのはKraflaやAskjaなど北東部の活火山帯だ（+100 mGal超）。しかしこれらは地熱発電には適さない。活発すぎる噴火活動・不安定な地下構造・アクセス困難という問題がある。
地熱発電に理想的なのは、「燃え尽きかけのロウソク」状態の火山系だ。マグマが深部に退いて熱水系だけが安定して残り、地表から数kmの掘削でアクセスできる。Hengillの最終噴火が約1,900年前というデータは、この「適度な安定」を示す重要な根拠だ。

データ取得の実務メモ

ICGEMのGeoTIFF出力は、経度を0〜360°系で記録するバグがある（正しくは-25〜-12°のはずが335〜348°で出力される）。QGISで正しく表示するには、gdal_translateで座標を上書きする必要がある。

import subprocess

src = r’C:/path/to/gravity_anomaly_EGM2008_Iceland.tiff’
dst = r’C:/path/to/gravity_anomaly_Iceland_fixed.tiff’

cmd = [
‘gdal_translate’,
‘-a_ullr’, ‘-25.025’, ‘67.525’, ‘-11.975’, ‘62.975’,
‘-a_srs’, ‘EPSG:4326’,
src, dst
]
subprocess.run(cmd, capture_output=True, text=True)

地熱温室農業—火山島の逆転の発想

なぜ露地農業が成立しないのか

アイスランドの農業を根本から制約しているのは気候だけではない。国土の大部分を覆う玄武岩由来の土壌は栄養分が乏しく、排水性も悪い。高い降雨量が有機物と養分を絶えず流出させ、自然には肥沃な農地が形成されにくい。さらに火山活動と苛酷な気象条件が侵食を加速させており、国土の約40%が土壌侵食の影響を受けている。加えて短い生育期間と低温が追い打ちをかけ、玄武岩質土壌と寒冷な北方気候が組み合わさり、露地での穀物・野菜栽培はほぼ不可能だ。
つまりアイスランドの温室農業は、単なる付加価値ではなく食料自給のための必然的な選択だ。

地中熱利用との決定的な違い

日本で普及しつつある地中熱利用は、地下数mの安定温度（年間約15℃）を利用したヒートポンプ方式だ。本質的には高効率エアコンであり、消費電力を削減する技術にすぎない。熱源の温度が低いため、温室加温への直接利用には限界がある。

アイスランドの地熱温室農業はまったく異なる。地下から汲み上げた80〜100℃の熱水を温室床下のパイプに循環させ、根圏温度を年間22〜25℃に維持する直接熱利用だ。電力をほぼ消費しない。エネルギーコストは通常のガス加温温室の35〜45%に対してわずか12%に抑えられ、規模が大きくなるほどこの優位性は拡大する。

結果としてアイスランドはトマトの国内消費の約70%、キュウリのほぼ100%を地熱温室で自給しており、農業不毛の火山島という制約を地熱エネルギーで逆転させた。
地熱発電の余剰熱を農業に転用するこの多段階利用モデルは、日本の地熱開発議論においても重要な参照点となる。

まとめ：なぜHengillなのか

以上の分析を統合すると、ヘトリスヘイジ発電所がこの場所に建設された理由が地質データから明確に読み取れる。

火山帯がガスコンロ、玄武岩の割れ目地層がヤカン、そして中央高地からの融雪水が絶えず補充される淡水システム。この三条件が揃った場所が、世界最大級の地熱発電所を支えている。

同じ手法—GVPデータとブーゲー異常GIS解析—を用いて、九州全域を解析する。アイスランドとの地質的類似点と相違点を数値で示しながら、「日本でも同規模の地熱開発は可能か」という問いに答えていく。

データソース：Global Volcanism Program (Smithsonian Institution)、ICGEM EGM2008、Natural Earth、解析環境：QGIS 3.44.9 (Solothurn)、Python/GDAL
