オーロラはなぜ歪んだ輪に見えるのか｜4つの磁極と北米側にずれた地磁気の軸をQGISで読む

オーロラの輪は、地理座標の地図では歪んで見えるが、地磁気の極を中心にした地図に描き替えると、ほぼ整った円に戻る。歪みの正体は、地球の自転軸と磁場の軸が約9°ずれていることだ。
本稿では、国際標準地球磁場（IGRF）とNOAAのオーロラ予測データをQGISで地図にし、磁場がなぜ地球を守れるのか、オーロラがなぜ光るのか、なぜ日本では普段見えないのかを順に読み解く。

地球の磁力線は南から北へ貫く

地表付近では、磁力線は南半球から出て北半球に入る向きに地球を貫いている。コンパスのN極が北を指すのは、北の磁極が磁石としてはS極にあたるためだ。

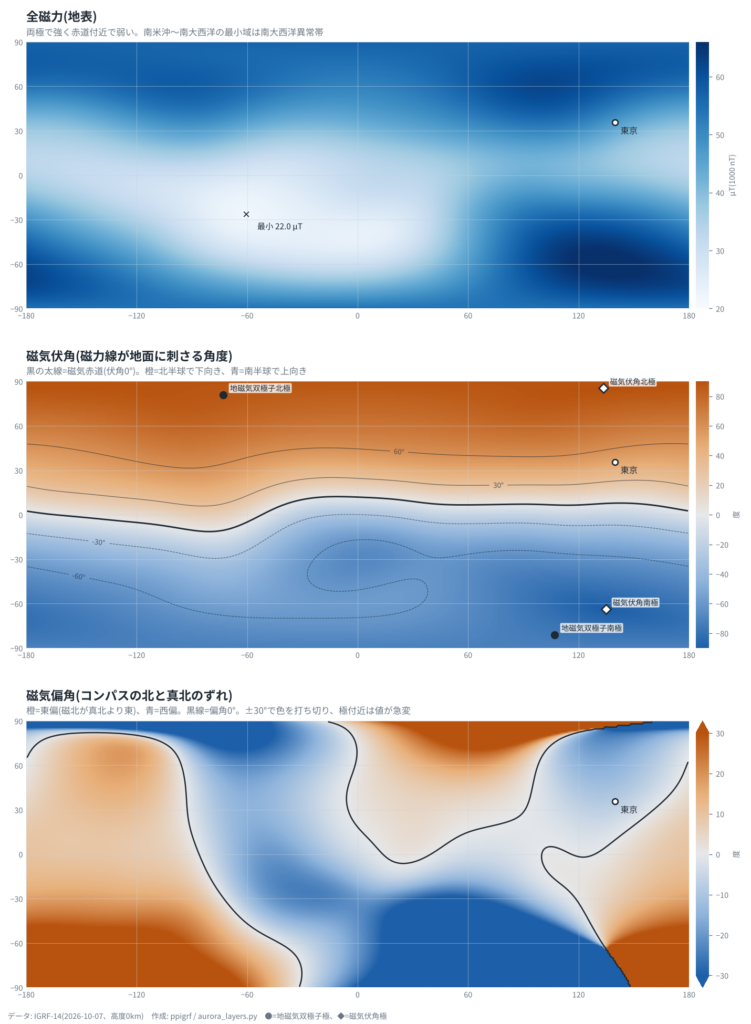

IGRF（2026年10月時点、高度0km）で地表の全磁力を計算すると、最も強いのは南半球の約67μT、北半球でも約62μT、最も弱いのは南米沖から南大西洋にかけての約22μTだ。この弱い領域は南大西洋異常帯と呼ばれる。東京の磁気偏角は約−7.9°（西偏）、伏角は約49°、全磁力は約47μTである。

磁極は4つあり、南北で対称ではない

北の磁極は一つではなく、定義によって別々の場所に現れる。

地球磁場を一本の棒磁石に見立てたときの軸が地表に出る点が双極子極で、2026年10月時点では北緯81.0°・西経73.0°付近、カナダ北極圏にある。一方、実際に磁針が真下を向く点が磁気伏角極で、IGRFから探索すると北緯85.4°・東経133.5°付近（目安）、シベリア側の北極海にある。両者は約13°（約1,500km）離れている。

南も同じで、双極子極（南緯81.0°・東経107.0°）と磁気伏角極（南緯63.8°・東経135.0°付近）は約19°（約2,100km）離れている。

4つの極を並べると、位置に3つの特徴がある。

1. 双極子極は南北が完全な対蹠点だが、磁気伏角極は対蹠点にない。北の伏角極の反対側は南緯85.4°・西経46.5°で、実際の南の伏角極はそこから約31°（約3,400km）離れている。
2. 北の2つの極は地理上の北極に近い（4.6〜9°）のに、南の伏角極は地理上の南極から26°も離れている。地球の磁場は、きれいな棒磁石の磁場ではないことを示す。
3. 北の双極子極は、地理上の北極からカナダ側にずれている。この偏りが、次の節で述べる北米の地磁気緯度の高さを生む。

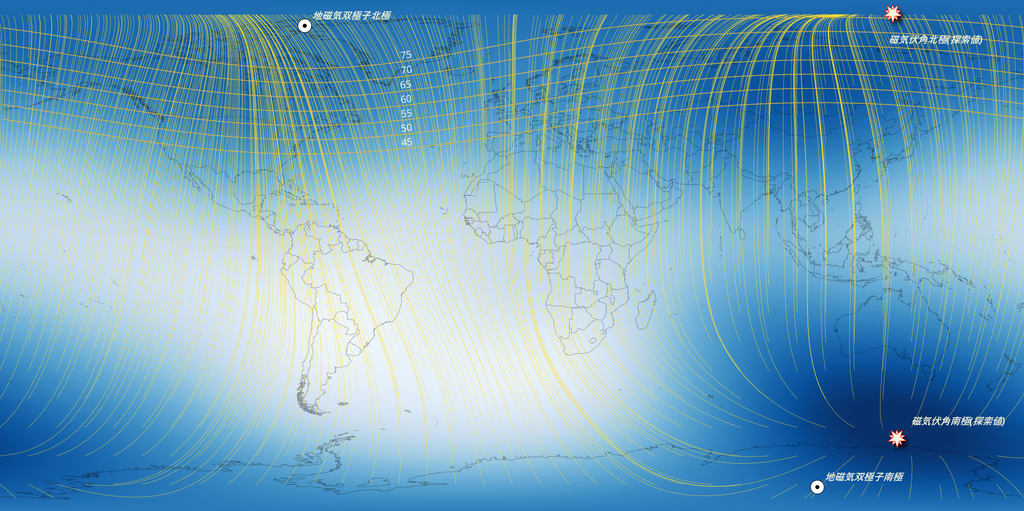

磁場の水平成分（コンパスの針が指す向き）を流線にすると、北では流れが磁気伏角極に集まる。コンパスが指す先は、棒磁石の軸の出口ではなく、実際の磁場が地面に刺さる点だ。

守る力を決めるのは強さではなく広がりだ

磁場が太陽風を防げるかどうかは、磁場の強さではなく、磁場が及ぶ範囲の広さで決まる。

地表の磁場は22〜67μTで、冷蔵庫の磁石（表面で5mT前後）の約100分の1しかない。だが冷蔵庫の磁石の磁場は数cmで消える。地球の磁場は、標準的な状態で地球半径の約10倍（6万km以上）先まで広がり、太陽風と押し合っている。

荷電粒子は磁場の中で円を描いて曲がる。この円の半径（回転半径）は次の式で決まる。

$r = \frac{m v}{q B}$

回転半径が磁場の及ぶ範囲よりずっと小さければ、粒子は進路を変えられる。太陽風の陽子（秒速400km、約0.8keV）は、磁気圏の境界付近の約30nTで回転半径が約140kmになる。磁場の範囲の約450分の1なので、大きく曲げられる。冷蔵庫の磁石（5mT）では回転半径が約0.8mと、磁場の及ぶ約1cmの80倍以上になり、粒子はほとんど曲がらずに通り抜ける。

この表の計算は、陽子の速度を秒速400kmとした目安だ。磁気圏境界での磁場は、双極子の計算値（地球半径10倍の距離で約30nT）を用いた。

ただし磁場は万能の盾ではない。エネルギーの非常に高い宇宙線は通り抜けるし、X線や紫外線のような光は磁場では曲がらず、大気が吸収する。磁場と大気は、役割の違う二重の防御だ。火星は全球規模の磁場を失い、大気の多くを太陽風に奪われたと考えられている。

磁場は太陽風を完全にはね返すわけでもない。太陽風のエネルギーの一部は磁気圏に入り込み、極域の上空でオーロラとして放出される。

オーロラが光るしくみ

オーロラは、太陽風のエネルギーで加速された電子が高度100〜300kmの大気に降り込み、酸素や窒素を光らせる現象だ。

1. 太陽風が運ぶ磁場が南向きのとき、太陽風の磁力線が昼側で地球の磁力線とつなぎ替わる（磁気リコネクション）。
2. つなぎ替わった磁力線は太陽風に引かれて夜側へ長く伸び、磁気圏尾部にエネルギーとして蓄えられる。
3. 尾部で磁力線が再びつなぎ替わると、蓄えられたエネルギーが解放され、電子が磁力線に沿って地球向きに加速される（数keV程度）。
4. 電子は磁力線に沿って極域の上空に降り込み、高度100〜300kmで酸素原子や窒素分子に衝突する。励起された原子や分子が元の状態に戻るときに光を出す。

電子は、主に尾部のプラズマシートにつながる磁力線の足元に降り込む。これが磁極を囲む輪（オーロラ帯）の正体で、位置は静穏時の目安で地磁気緯度65〜70°前後だ。

赤は光るまでに約110秒かかるため、大気が薄く衝突の少ない高所でしか光れない。低い高度では、光る前に他の粒子との衝突で励起エネルギーを失う。電子のエネルギーが高いほど深くまで入り込み、低いほど高い所で光る。

歪んだ輪が地磁気座標では円に戻る

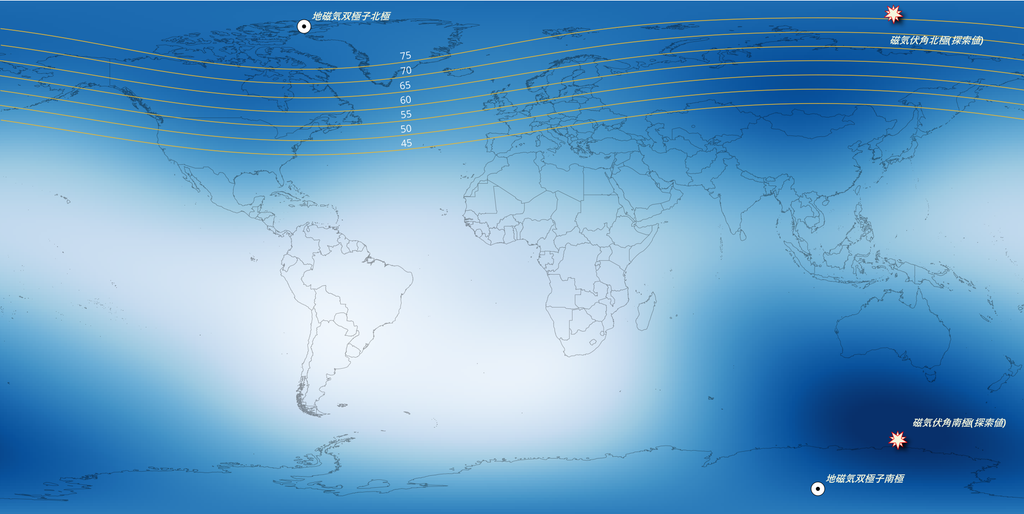

地磁気緯度が一定の線は、地理座標の地図では波打つ。地磁気緯度65°の線は、地理緯度で言えば北緯56°〜74°の範囲を行き来する。北米側で南に膨らみ、シベリア側で北に上がるのは、双極子極が地理上の北極から約9°ずれているためだ。

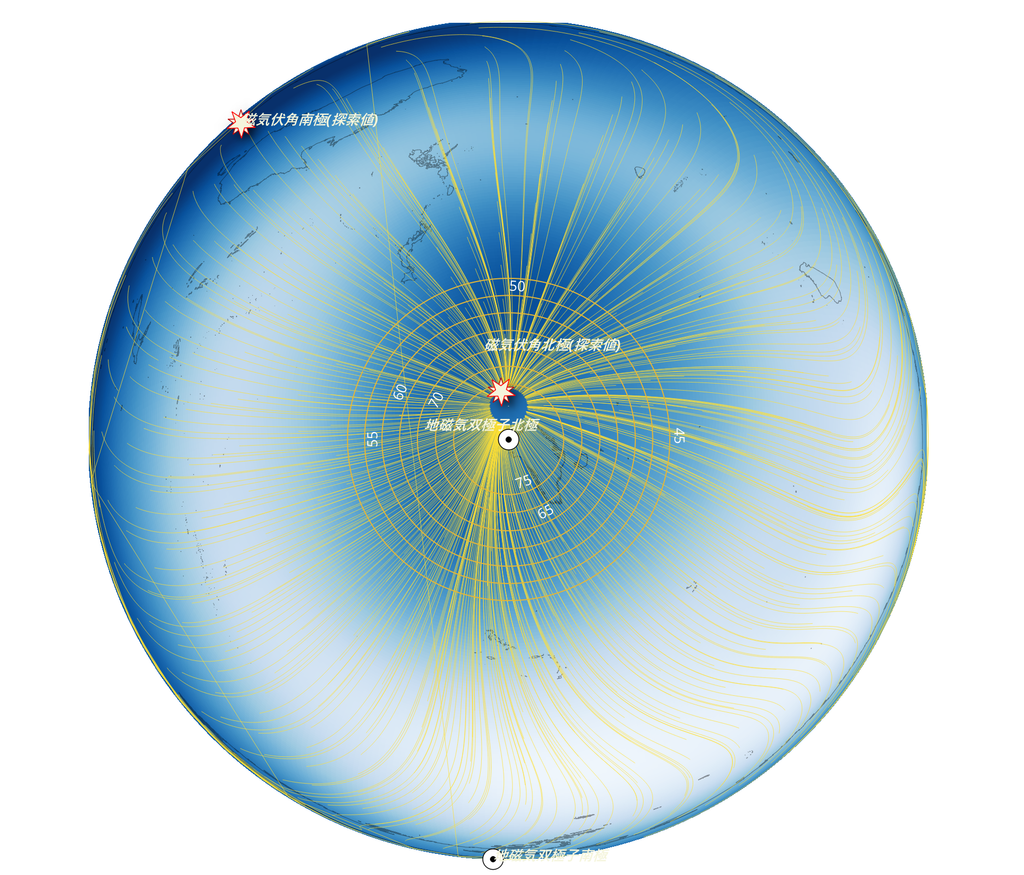

投影を地磁気極中心のランベルト正積方位図法に切り替えると、同じ線がほぼ同心円になる。地理座標で歪んで見えていたのは、輪ではなく座標系のずれだった。

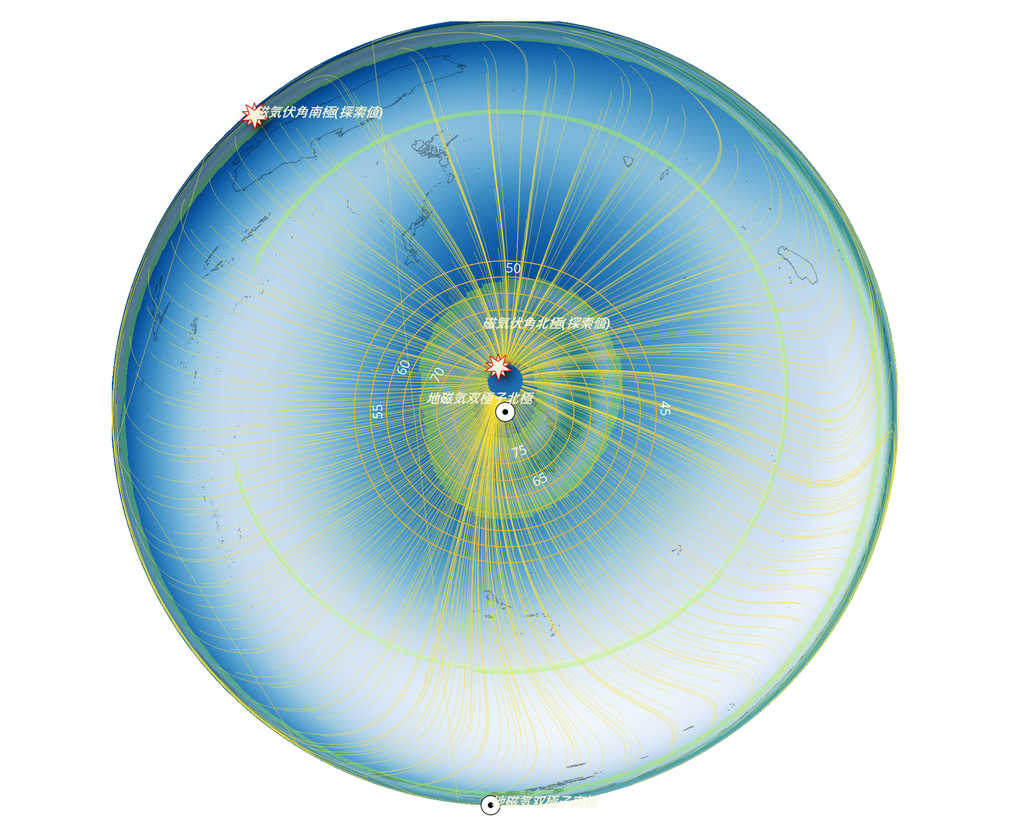

NOAAのOVATIONによるオーロラ帯（2026年10月7日21:08 UTC観測、22:23 UTC予報）をこの地図に重ねると、帯は磁極を囲む輪として現れた。輪の中心は双極子極の近くにあり、位置はリングで言えば地磁気緯度60°前後だった

北米に偏って見えるのは、磁場の強さではなく地磁気緯度だ

地図Aで北米側に膨らむリングを見ると、磁場が北米に集まっているように見える。だが全磁力で比べると、北米は特別に強くない。

北半球の極大域は2か所あり、カナダ側が約58μT（北緯64°・西経99°付近）、シベリア側が約62μT（北緯62°・東経101°付近）で、シベリア側のほうが強い。全球で最も強いのは南半球の約67μT（豪州の南の洋上、南緯59°・東経134°付近）だ。

米国と日本の全磁力はほぼ同じだ。違うのは地磁気緯度で、北の双極子極がカナダ側にずれているため、米国のほうが10〜15°高い。

札幌（地理緯度43.1°）とフロリダ南部のマイアミ（25.8°）は、地磁気緯度が35.4°と34.7°でほぼ等しい。地理上では札幌より1,900km以上南にあるマイアミが、地磁気では札幌と同じ高さにある。

このため、強い磁気嵐のときに低緯度オーロラが見やすいのは、日本より米国だ。2024年5月の大磁気嵐では、米国南部でもオーロラが目撃された。

日本は地磁気緯度が低く、オーロラ帯から遠い

日本で普段オーロラが見えないのは、地磁気緯度が低く、オーロラ帯から3,000km以上離れているためだ。

稚内（地理緯度45.4°）の地磁気緯度は約37.8°（双極子近似）で、オーロラ帯の65〜70°まで約3,000〜3,600kmある。東京（地磁気緯度約28°）だと約4,100〜4,700kmだ。

同じ地理緯度でも、北米側のほうが地磁気緯度は高い。札幌（地理緯度43.1°）の地磁気緯度は35.4°だが、ほぼ同じ緯度のボストン（42.4°）は51.4°、ウィニペグ（49.9°）は57.9°ある。日本は、地磁気極から見て遠い側にある。

光が地平線上に見える条件は、幾何学で決まる。高度300kmの赤い光は地表で約1,900km先まで、高度110kmの緑の光は約1,200km先までしか、地平線上に届かない。下の表は、オーロラ帯の南端がどこまで下がれば光が地平線に届くかを示す。

稚内でも、オーロラ帯の南端が地磁気緯度55°まで下がらないと、赤い光すら地平線に届かない。静穏時の南端は65°付近なので、普段は見えない。

強い磁気嵐ではオーロラ帯が大きく広がり、南端が50°台前半まで下がる（目安）。このとき日本でも、北の空に赤いオーロラが見える。2024年5月の大磁気嵐では、北海道を中心に観測された。日本で見えるオーロラが赤いのは、遠くの高い所にある赤い部分だけが地平線上に見えるためだ。

赤道付近では、オーロラ帯から約65〜70°離れている。磁気赤道では磁力線が水平になり、地球に近い所で閉じているため、オーロラの電子を送り出す磁気圏尾部にはつながらない。電子の降り込みは、赤道では起きにくい。

地上ではカーテン、宇宙では輪に見える

同じオーロラでも、地上からは縦に伸びるカーテン、宇宙からは極を囲む輪に見える。

地上では、光は磁力線に沿って降り込む電子の跡なので縦に伸びる。下から見上げると、遠近法で光線が一点（磁気天頂）に集まって見える。

ISS（高度約400km）はオーロラの発光層より高いので、宇宙飛行士は上から、あるいは斜めに見下ろす。衛星の画像では、オーロラ帯が磁極を囲むリング（オーロラオーバル）として写る。

輪の位置は太陽と地磁気軸の向きで決まるので、地球が自転すると、地上の観測地点は輪の昼側と夜側を一日かけて通り抜ける。

使ったデータと限界

本稿のオーロラ帯は、2026年10月7日21:08 UTC（日本時間10月8日 6:08）に観測した太陽風から、約75分後の22:23 UTC（日本時間10月8日 7:23）を予報した一瞬の姿だ。磁気活動で常に変わるため、別の時刻では位置や幅が違う。

地図Bの投影はQGISのカスタム投影法として次の文字列で再現できる。

+proj=laea +lat_0=80.99 +lon_0=-72.96 +datum=WGS84 +units=m +no_defs

限界は次のとおりだ。

• リングはOVATIONとは別の座標系（双極子近似）で作った参照線で、オーロラ帯との位置は数°ずれうる。共役点を結ぶ線は模式図で、実際の磁力線の形ではない。
• 磁気伏角極は、緯度0.1°×経度0.5°の格子で探した値で、位置は目安だ。
• OVATIONの値には、地理赤道に沿って1〜3程度の小さな値が並ぶ癖があり、図では透過処理で消した。
• 可視域は幾何学上の上限で、実際に見えるかは天候、光害、月明かりで決まる。

Sources: NOAA SWPC OVATION（最新JSON）、Natural Earth
